Module RTC DS1302

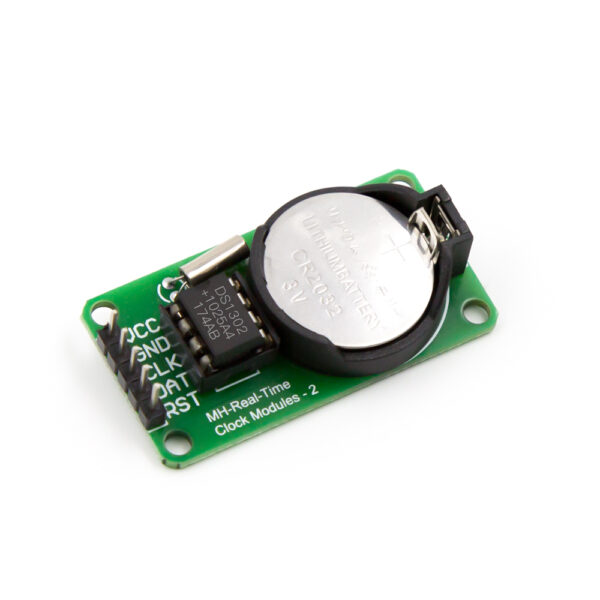

Νέο module ρολογιού πραγματικού χρόνου RTC DS1302

Η τάση του module είναι συμβατή με 3.3V / 5V και μπορεί να συνδεθεί σε μικροελεγκτή (SCM) 3.3V ή 5V.

• Εφεδρική μπαταρία 3v 260mAh (μη επαναφορτιζόμενη)
• Κρύσταλλος ταλαντωτή 32.768KHz
• Θερμοκρασία λειτουργίας 0°C έως 70°C
• 4 οπές στερέωσης, διαμέτρου 3.1mm
• Διαστάσεις: 44 x 23 x 1.6mm

Χαρακτηριστικά:

Το ρολόι πραγματικού χρόνου μπορεί να υπολογίζει δευτερόλεπτα, λεπτά, ώρες, ημέρες, εβδομάδες, μήνες και έτη έως το 2100, με δυνατότητα προσαρμογής για δίσεκτα έτη.

• RAM προσωρινής αποθήκευσης δεδομένων 31 8
• Σειριακή θύρα I/O με τον ελάχιστο αριθμό ακροδεκτών. Ευρύ εύρος τάσης λειτουργίας 2.0V - 5.5V
• Με τάση λειτουργίας 2.0V, το ρεύμα είναι μικρότερο από 300nA
• Η ανάγνωση/εγγραφή δεδομένων ρολογιού ή RAM γίνεται με δύο τρόπους μετάδοσης: ενός byte / ομάδας πολλών bytes
• Συσκευασία DIP 8 ακροδεκτών ή, προαιρετικά, συσκευασία SOIC 8 ακροδεκτών για επιφανειακή συναρμολόγηση

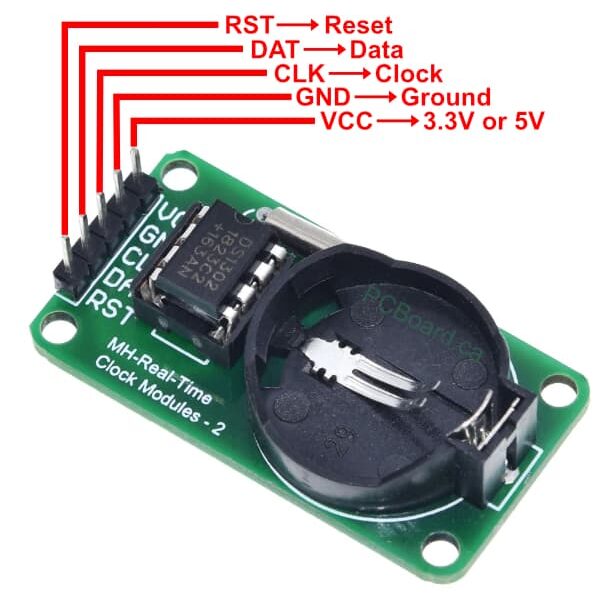

• Απλή διεπαφή 3 γραμμών
• Προαιρετικό βιομηχανικό εύρος θερμοκρασίας -40°C έως +85°C
• Διπλή τροφοδοσία: κύρια και εφεδρική
• Συμβατό με TL (Vcc = 5V)

Σημείωση:
Μην αντιστρέψετε τα VCC και GND, γιατί θα προκληθεί ζημιά.
Η θύρα P0 του μικροελεγκτή 51 απαιτεί αντίσταση pull-up· αν δεν υπάρχει, μπορείτε να συνδέσετε το καλώδιο δεδομένων σε άλλον ακροδέκτη.

Η συσκευασία περιλαμβάνει:
Module ρολογιού πραγματικού χρόνου DS1302

Η μπαταρία που δέχεται το προϊόν είναι η 2032 και ΔΕΝ περιέχεται.
