Μίνι ρυθμιζόμενο module μείωσης τάσης DC-DC (Step-Down) MP1584

ΠΕΡΙΓΡΑΦΗ

Το μίνι ρυθμιζόμενο module μείωσης τάσης DC-DC MP1584 μειώνει μια τάση εισόδου 4.5 έως 28V σε τάση εξόδου 0.8 έως 20V, με ρεύμα έως 2A.

ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ:

• Μίνι ρυθμιζόμενο module μείωσης τάσης DC-DC MP1584

ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΜΙΝΙ ΡΥΘΜΙΖΟΜΕΝΟΥ MODULE ΜΕΙΩΣΗΣ ΤΑΣΗΣ DC-DC MP1584:

• Πολύ μικρό μέγεθος
• Ολοκληρωμένο μετατροπέα MP1584
• Ρυθμιζόμενη τάση εξόδου με ποτενσιόμετρο ρύθμισης
• Εξαιρετική σταθεροποίηση φορτίου και τάσης
• Ρεύμα εξόδου 1.5A με κορυφές έως 2A
• Εύρος τάσης εισόδου 4.5 έως 28V
• Εύρος τάσης εξόδου 0.8 έως 20V

Οι μετατροπείς μείωσης τάσης DC-DC (γνωστοί και ως μετατροπείς «Buck») μετατρέπουν μια υψηλότερη τάση σε χαμηλότερη, αυξάνοντας ταυτόχρονα το διαθέσιμο ρεύμα.

Αυτός ο μετατροπέας μείωσης τάσης DC-DC είναι ρυθμιζόμενος και μπορεί να δώσει τάση εξόδου από 0.8 έως 20V, με συνεχές ρεύμα έως 1.5A και βραχυχρόνιο ρεύμα έως 2A.

Η τάση εισόδου πρέπει να είναι υψηλότερη από την τάση εξόδου, με τυπική πτώση τάσης (drop-out) 1.6V.

Το MP1584 αντέχει έως 3A μέγιστο, και έτσι διαφημίζεται συνήθως. Όμως σε αυτή τη μικρή συσκευασία, με ελάχιστη ψύξη, το ρεύμα πρέπει να παραμένει γύρω στα 1.5A ή λιγότερο για παρατεταμένη λειτουργία, με κορυφές έως 2A. Η διάταξη μπορεί να χρησιμοποιεί κεραμικούς πυκνωτές χαμηλού ESR αντί για ηλεκτρολυτικούς. Έτσι αποφεύγονται προβλήματα γήρανσης μακροπρόθεσμα και η συσκευασία μένει μικρή.

Το ολοκληρωμένο μετατροπέα MP1584 διαθέτει ενσωματωμένη προστασία υπερέντασης και θερμική προστασία, που απενεργοποιούν με ασφάλεια τη διάταξη αν καταπονηθεί υπερβολικά.

Ρύθμιση τάσης

Το module διαθέτει ποτενσιόμετρο μίας στροφής για τη ρύθμιση της τάσης εξόδου.

Όταν γυρίζετε το ποτενσιόμετρο δεξιόστροφα, η τάση εξόδου μειώνεται, ενώ όταν το γυρίζετε αριστερόστροφα, αυξάνεται. Επειδή το ποτενσιόμετρο είναι μίας στροφής, συνήθως δεν μπορείτε να ρυθμίσετε μια απόλυτα ακριβή τάση. Μπορείτε όμως εύκολα να φτάσετε σε απόκλιση λίγων τοις εκατό από την επιθυμητή τιμή, κάτι που αρκεί για τις περισσότερες εφαρμογές. Για παράδειγμα, αν στοχεύετε στα 5V, αναμένετε τιμή 4.95 – 5.05V.

Η χαμηλότερη τάση εξόδου είναι περίπου 0.8V. Το ανώτατο όριο ρύθμισης εξαρτάται από την τάση εισόδου και είναι συνήθως περίπου 1.6V χαμηλότερο από αυτήν. Για παράδειγμα, με είσοδο 12V, το ανώτατο όριο εξόδου είναι περίπου 10.4V, πριν το module πάψει ενδεχομένως να σταθεροποιεί την τάση.

Συνδέσεις του module

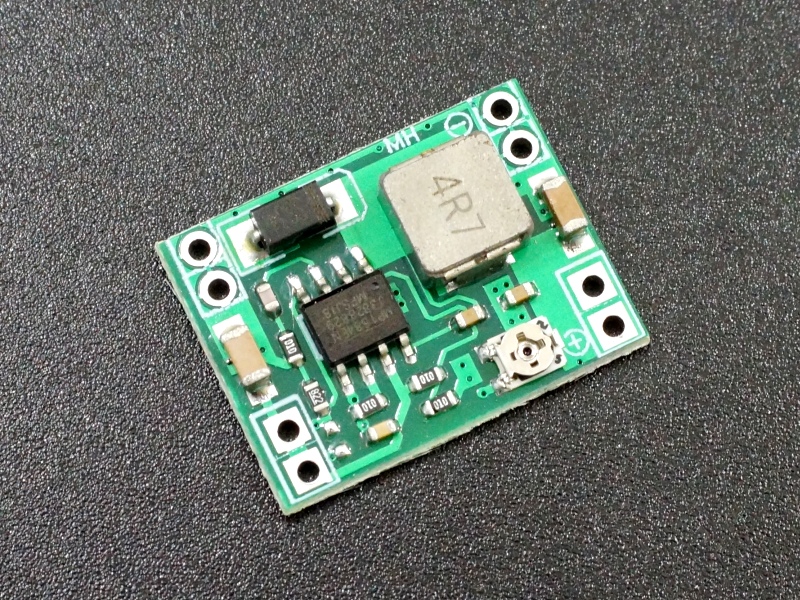

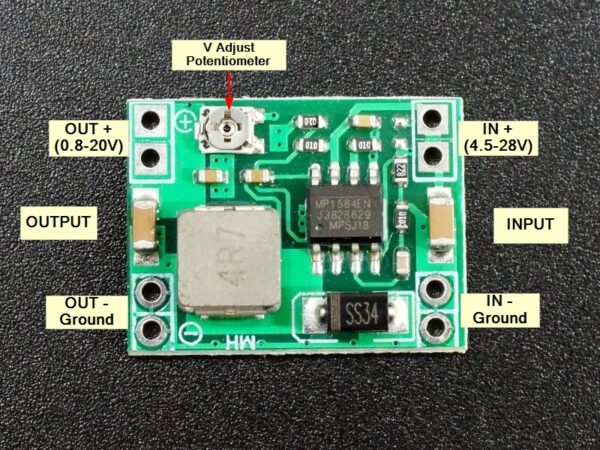

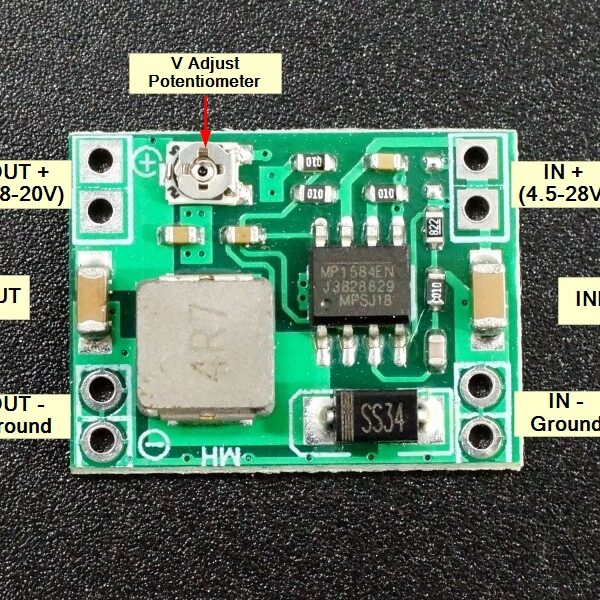

Πρόκειται για μικρές πλακέτες με 4 σημεία συγκόλλησης. Κάθε σημείο σύνδεσης έχει 2 οπές/pads για τις συνδέσεις.

• IN+ = Τάση εισόδου
• IN- = Γείωση
• OUT+ = Τάση εξόδου
• OUT- = Γείωση. Συνδέεται με το IN- πάνω στο module

Προσοχή: η απόσταση των ακροδεκτών στο πλάτος της πλακέτας είναι 0.1″, όμως στο μήκος της δεν είναι 0.1″. Γι' αυτό το module δεν μπαίνει απευθείας σε breadboard.
