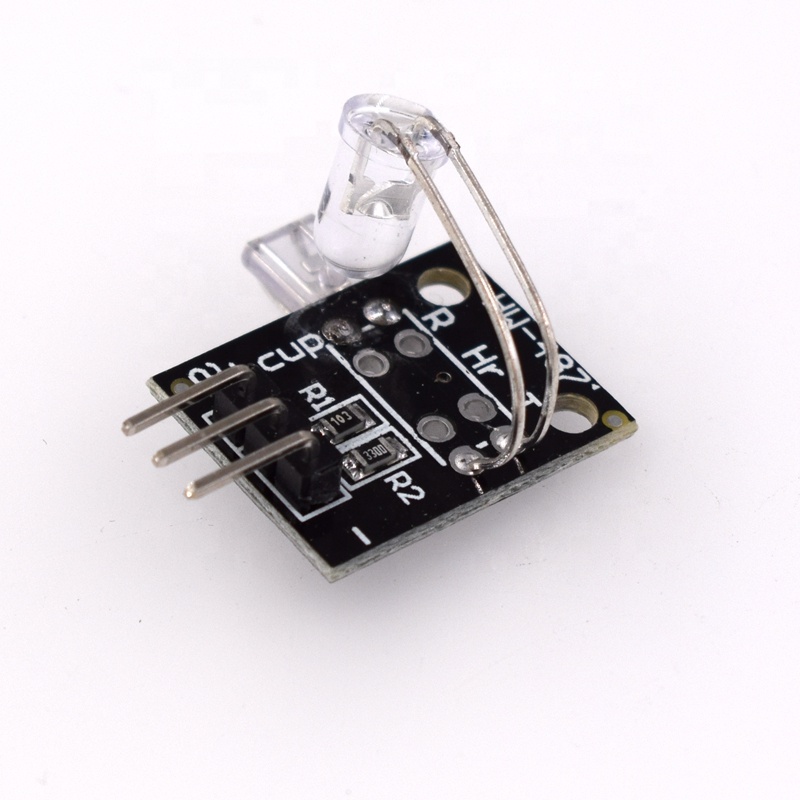

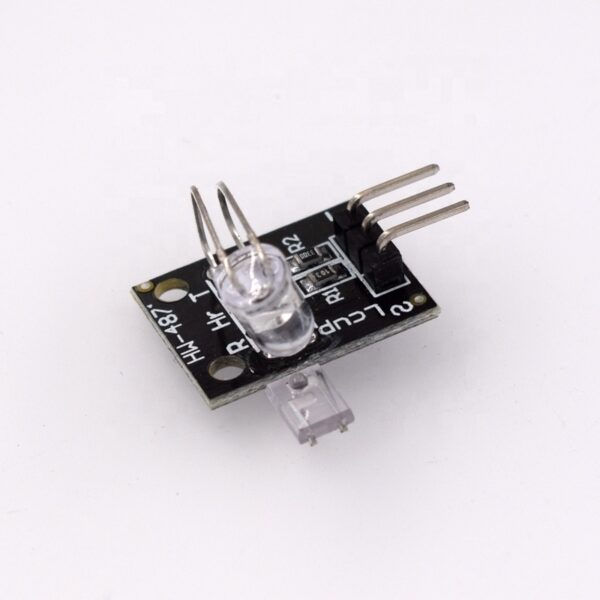

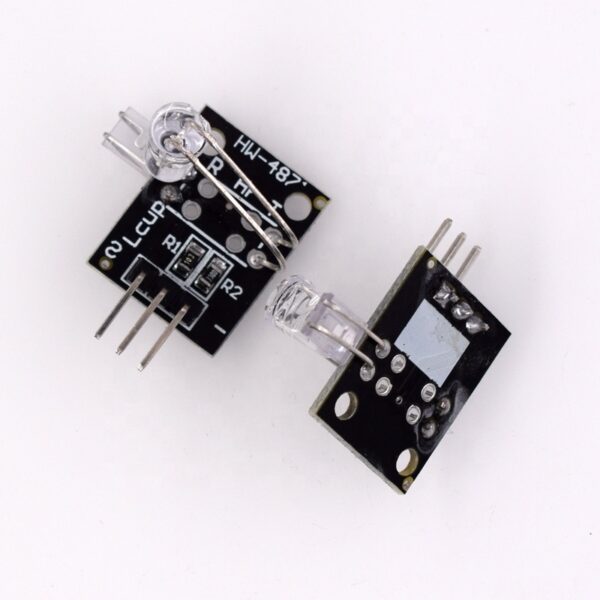

Αισθητήρας παλμών καρδιάς από το δάχτυλο HW-502 για μικροελεγκτή

Περιγραφή:

· Ο αισθητήρας χρησιμοποιεί ένα φωτεινό υπέρυθρο (IR) LED και ένα φωτοτρανζίστορ για να ανιχνεύει τον παλμό στο δάχτυλο. Ένα κόκκινο LED αναβοσβήνει με κάθε παλμό.

· Ο μετρητής παλμών λειτουργεί ως εξής: το LED φωτίζει τη μία πλευρά του δαχτύλου και το φωτοτρανζίστορ βρίσκεται στην άλλη πλευρά. Το φωτοτρανζίστορ λαμβάνει το φως που εκπέμπεται, και κάθε φορά που ο παλμός της αρτηριακής πίεσης περνά από το δάχτυλο, η αντίσταση του φωτοτρανζίστορ μεταβάλλεται ελαφρά.

· Επιλέξαμε μια αντίσταση R1 πολύ υψηλής τιμής, επειδή το μεγαλύτερο μέρος του φωτός που περνά από το δάχτυλο απορροφάται και χρειάζεται το φωτοτρανζίστορ να είναι αρκετά ευαίσθητο. Η τιμή της αντίστασης μπορεί να επιλεγεί πειραματικά για το καλύτερο αποτέλεσμα.

· Το πιο σημαντικό είναι να εμποδίζεται το διάχυτο φως να φτάνει στο φωτοτρανζίστορ. Αυτό είναι ιδιαίτερα σημαντικό με τον οικιακό φωτισμό, επειδή τα φώτα στο σπίτι κυμαίνονται κυρίως στα 50HZ ή 60HZ, με αποτέλεσμα να προστίθεται σημαντικός θόρυβος στο αδύναμο σήμα του παλμού.
